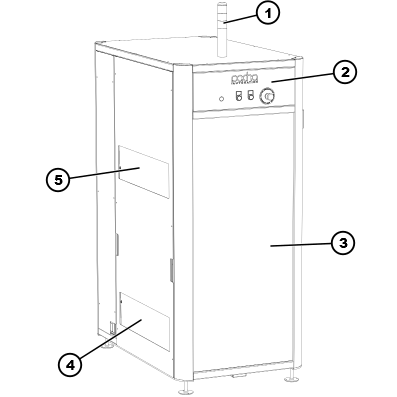

Signalleuchte
2
Bedienelemente
3
Schutztür vorne
4
Schutzschieber unten
5
Schutzschieber oben
Die Schutzschieber verschließen den Transportweg der Lötrahmen in die Senkstation bzw. aus der Senkstation heraus.
1

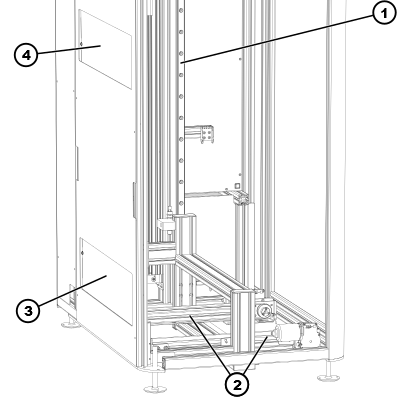

Vertikalachse
2
Transportbänder Senkstation
3
Unterer Schutzschieber
4
Oberer Schutzschieber
Die vertikale Achse fährt die Transportbänder der Senkstation im leeren Zustand nach oben.
Der obere Schutzschieber öffnet und ein Lötrahmen wird in die Senkstation eingefahren.
Sobald der Lötrahmen sich vollständig in der Senkstation befindet, schließt der obere Schutzschieber. Die vertikale Achse fährt nach unten.
Der untere Schutzschieber öffnet.
Der Lötrahmen wird auf das untere Transportband aus der Hebestation heraus transportiert.
